รายละเอียดสินค้า:
การชำระเงิน:
|
| ไซน์แทง: | 600kgf | แรงกระแทกกระแทก: | 1200kgf |
|---|---|---|---|
| ช่วงความถี่: | 5 ~ 2000Hz | แทนที่อย่างต่อเนื่อง: | 51mm |
| ความเร็วสูงสุด: | 2m / s | ความเร่งสูงสุด: | 981m / s2 |
| โหลดสูงสุด: | 120kg | ||
| แสงสูง: | อุปกรณ์ทดสอบเครื่องปั่น,อุปกรณ์ตรวจวัดการสั่นสะเทือน |
||

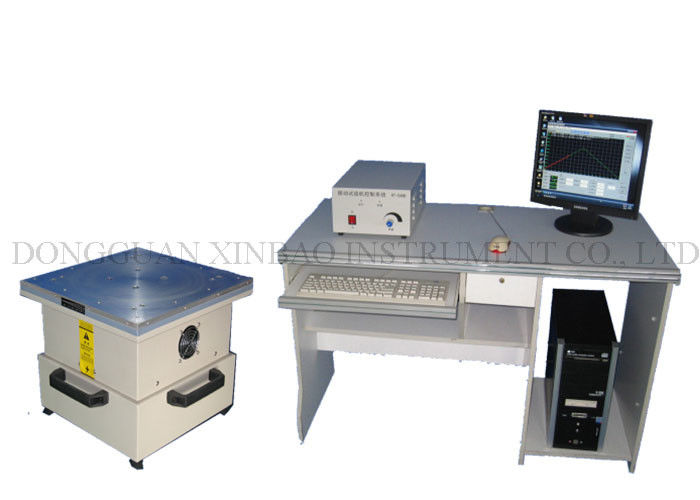

เครื่องทดสอบการสั่นสะเทือน Electrodynamic ออกแบบมาอย่างดีโครงกระดูกวงกลมแบบไดนามิก
การประยุกต์ใช้:
เราเป็นผู้ผลิตเครื่องทดสอบการสั่นสะเทือนความถี่สูง Electrodynamic, Electrodynamic Shaker ซีรีส์ผลิตภัณฑ์นำ 'โครงสร้างวงจรแม่เหล็กคู่', 'วงกลมสร้างโครงกระดูกที่กระทำด้วยตนเอง', 'การสนับสนุนทางอากาศ' และ 'แบริ่งลูกกลิ้งและการแนะนำเชิงเส้น', 'การแยก trunnion เทคโนโลยีขั้นสูงที่ทันสมัยและเทคโนโลยีพิเศษสามารถทำให้เสร็จสมบูรณ์ใน X, Y, Z สามแกนทดสอบการสั่นสะเทือนแบบไซน์และการทดสอบการสั่นสะเทือนแบบสุ่มบรอดแบนด์จะแล้วเสร็จโดยคลาสสิก (ครึ่ง - ไซน์, สี่เหลี่ยมคางหมูคลื่นสั้นเห็นฟัน) การทดสอบสเปกตรัม ผลิตภัณฑ์เหล่านี้ใช้กันอย่างแพร่หลายในการป้องกันประเทศ, อาวุธ, การบิน, การบิน, อวกาศ, การสื่อสาร, อิเล็กทรอนิกส์, เครื่องใช้ไฟฟ้า, การสื่อสาร, เครื่องใช้ภายในบ้านและสาขาอื่น ๆ
การทดสอบการสั่นสะเทือน 3 แกน Electrodynamic Shaker ระบบ / ตารางการสั่นสะเทือนคุณสมบัติ:
1. โครงกระดูกวงกลมแบบไดนามิกที่ออกแบบมาอย่างดีพร้อมความถี่แกนเรโซแนนซ์ในระดับที่สูงขึ้น
2. วงจรสองแม่เหล็ก, การรั่วไหลของฟลักซ์แม่เหล็กต่ำ, โครงสร้างที่กะทัดรัดและเหตุผล
3. Rocker Rod แบริ่งลูกกลิ้งตรงและนำเข้าที่มุ่งเน้นการวางแนวความแข็งของร่างกายคอมโพสิตความสามารถในการโหลดประหลาด
4. รองพื้นรองพื้นรองแหนบที่อุทิศให้กับการใช้ฮอร์โมน, การติดตั้งอุปกรณ์พกพาสะดวก
5. เทคโนโลยีขั้นสูงเคลื่อนที่ไปรอบ ๆ ระบบเพื่อให้แน่ใจว่าวงกลมแบบไดนามิกของความน่าเชื่อถือสูง
6. การออกแบบท่อใหม่และเพิ่มประสิทธิภาพการระบายความร้อน
7. ความมั่นคงแบบคงที่ความมั่นคงแบบไดนามิกของบอลลูนขนาดเล็กแบริ่งเพิ่มความสามารถในตารางการสั่นสะเทือนในการปรับปรุงประสิทธิภาพความถี่ต่ำ
พารามิเตอร์ประสิทธิภาพของระบบ
| โต๊ะสั่นสะเทือน | ||
| ไซน์แทง | 600kgf | |
| แรงขับแบบสุ่ม | 600kgf | |
| แรงกระแทกกระแทก | 1200kgf | |
| ช่วงความถี่ | 5 ~ 2000Hz | |
| แทนที่อย่างต่อเนื่อง | 51mm | |
| ผลกระทบของการกำจัด | 51mm | |
| ความเร็วสูงสุด | 2m / s | |
| ความเร่งสูงสุด | 981m / s2 | |
| เส้นผ่านศูนย์กลางของขดลวดเคลื่อนที่ | Φ150mm | |
| อนุญาตช่วงเวลาที่ผิดปกติ | > 190N.m | |
| โหลดจุดเชื่อมต่อ | 6 piont | |
| มวลที่เท่ากันของชิ้นส่วนที่เคลื่อนไหว | 6kg | |
| ขนาดสกรูพร้อมเคาน์เตอร์ (มาตรฐาน) | M8 | |
| สกรูเค้าโครงตาราง (เส้นผ่าศูนย์กลางเส้นรอบวง) | 8 กับΦ100mm, 8 on Φ, 200mm | |
| ความถี่ในการแยกตามแนวแกน | <3Hz | |
| โหลดสูงสุด | 120 กิโลกรัม (คำขอของลูกค้า 45 กิโลกรัม) | |
| การรั่วไหลของสนามแม่เหล็ก | <1mT | |
| ขนาด (ไม่รวมแพ็คเกจ) (L × W × H) | 1600mm × 985mm × 850mm | |
| ตารางการสั่นสะเทือนน้ำหนัก | 1850kg | |
| เอาท์พุทเครื่องขยายเสียง | 8kVA | |
| SNR | > 65dB | |
| ระบบป้องกัน | เพาเวอร์แอมป์ทั้งหมดมี: กริด overvoltage, เฟสกริดพลังงาน undervoltage, ความล้มเหลวเชิงตรรกะ, การป้องกันโมดูลพลังงาน, อุณหภูมิโมดูลพลังงาน, เอาท์พุทกระแสเกิน, เอาท์พุท overvoltage, พาวเวอร์ซัพพลาย, รางหน่วย, อุณหภูมิร่างกาย, การเชื่อมโยงภายนอก ฯลฯ ความผิดพลาดใด ๆ ที่เกิดขึ้นปิดการส่งออกเสียงและการเตือนภัยไฟ นอกจากการป้องกันข้างต้นแล้วมันยังมีฟังก์ชั่นการป้องกันค่า RMS ของการป้องกันความอดทนอุปกรณ์หยุดฉุกเฉินเช่นการปรับปรุงการทำงาน | |
| แรงดันขาออกจัดอันดับ | 120Vrms | |
| เครื่องขยายเสียงประสิทธิภาพ | > 95% | |
| แฟน | ||
| อำนาจ | 0.75KW | |
| การไหลของอากาศ | 0.3m3 / s | |
| เส้นผ่าศูนย์กลางท่อ | 120mm | |
| ความดัน | 0.048kgf / cm2 | |
| ตารางส่วนต่อขยายแนวตั้ง | ||
| ขนาดโต๊ะ | 600mm × 600mm | |
| มวลเท่ากัน | 23kg | |
| ความถี่สูง | 2000Hz | |
| วัสดุเคาน์เตอร์ | อลูมิเนียม | |
| สไลด์แนวนอน | ||
| ขนาดโต๊ะ | 600mm × 600mm | |
| ความหนา | 30mm | |
| น้ำหนักเคาน์เตอร์ | 36kg | |
| ความถี่ | 2000Hz | |
| แบริ่งจำนวน | 1 | |
| แบกน้ำหนัก | 0.58kg | |
| น้ำหนักตัวเชื่อมต่อ | 1.4 กิโลกรัม | |
| โหลดสูงสุด | 300kg | |
| วัสดุเคาน์เตอร์ | อลูมิเนียม | |
| ตัวควบคุมการสั่นสะเทือน | |
| ป้อนจำนวนช่อง | ช่องแรงดันไฟฟ้า 2 ช่อง, ช่องชาร์จ 2 ช่อง |
| จำนวนช่องสัญญาณขาออก | 1 Drive output, 1 COLA output |
| มติ | ตัวแปลงดิจิตอลเป็นอนาล็อก 24 บิต (DAC / ADC) |
| ตัวกรองการลบนามแฝง | ตัวกรองการลบรอยหยักแบบอะนาล็อกบวกตัวกรองดิจิตอลการลดทอนสัญญาณ Stopband มากกว่า 160dB / ตุลาคม |
| วิธีเชื่อมต่อ | ผลต่าง AC, AC แบบปลายเดี่ยว, DC ดิฟเฟอเรนซ์, DC แบบปลายเดี่ยว, IEPE, TEDS (ตัวเลือก) |
| ป้อนช่วง | ± 10 VPEAK |
| ซอฟต์แวร์ควบคุม | การควบคุมแบบไซน์, การควบคุมแบบสุ่ม, การควบคุมแรงกระแทกทั่วไป, การค้นหาจังหวะและการปรากฏตัว |
